**Бесконтактные двухполюсные вращающиеся трансформаторы**
Предназначены для работы в качестве датчиков углового положения в системах управления
Тип	ВТ61-1	БЕСКОНТАКТНЫЕ
Тип	ВТ61-1	БВТ61-1	БВТ20-Д13*	БВТ20-Д45*	БВТ25

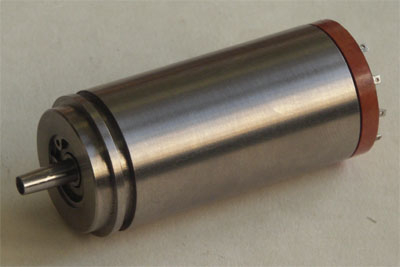

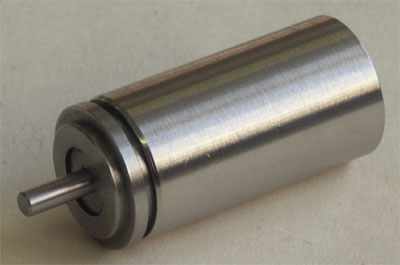

Внешний вид
Габариты, мм, D x L	61 x 17	61 x 27
D1 x L1			20 x 42	20 x 38	25 x 57
Внутренний диаметр ротора, мм	16	16	вал цилиндрический	вал цилиндрический	вал конический
Тип выводов: на статоре на роторе	лепестки гибкие выводы	лепестки	лепестки	лепестки	лепестки
Напряжение возбуждения, В	12	12	12	12	12
Частота напряжения возбуждения, Гц	2000	2000	400	2000	400
Полное входное сопротивление, Ом	800	400	200	200	200
Коэффициент трансформации	0,3	0,3	0,56	0,2	0,56
Погрешность следования, угл.ед.	±5', ±10'	±5', ±10'	±10', ±20'	±10', ±20'	±3', ±5', ±10'
Погрешность отображения линейной зависимости, %					1
Момент статического трения, гс·см			<=15	<=15	<=15
Частота вращения, об/мин	1000	1000	1000	1000	1000
Масса, кг, не более	0,15	0,3	0,07	0,07	0,125
Гарантийная наработка, ч	25000	25000	15000	15000	15000
Температура окружающей среды	от минус 60°С до 100°С
Повышенная стойкость к воздействию климатических и механических факторов
Вид приёмки	"1"	"1"	"1", "5"	"1", "5"	"1"
Схема электрическая принципиальная		Посмотреть
Чертеж		Посмотреть

* - в стадии разработки

Габаритные размеры DxL

Возможна разработка и изготовление редуткосинов с заданным заказчиком числом пар полюсов и фаз обмоток
