Бесконтактные многополюсные вращающиеся трансформаторы типа "редуктосин", одноотсчетные встраиваемого исполнения
Предназначены для работы в составе электропривода и в качестве датчиков углового положения вала в системах управления
Тип
ВТ40-2 ВТ40-4 ВТ40-8 ВТ60-4 ВТ60-8 ВТ80-8 ВТ120-2 ВТ120-8
Внешний вид
 ВТ40-2 ВТ40-4 ВТ40-8 ВТ60-4 ВТ60-8 ВТ80-8 ВТ120-2 ВТ120-8
Габариты, мм DxL
 40 x 16 40 x 16 40 x 16 60 x 16 60 x 16 80 x 16 120 x 16 120 x 16
Внутренний диаметр ротора, мм
 10 10 10 20 20 35 66 66
Тип выводов
 лепестки лепестки лепестки гибкие гибкие гибкие лепестки лепестки
Число электрической редукции
 2 4 8 4 8 8 2 8
Напряжение возбуждения, В
 12 12 12 12 12 12 12 12
Частота напряжения возбуждения, Гц
 2000 2000 2000 2000 2000 2000 2000 2000
Полное входное сопротивление, Ом
 200 150 200 400 400 400 200 400
Коэффициент трансформации
 0,16 0,28 0,16 0,16 0,37 0,37 0,16 0,37
Погрешность следования, угл.ед.
 ±60' ±60' ±30' ±40' ±20' ±10' ±40' ±5'
Частота вращения, об/мин
 6000 6000 6000 5000 5000 5000 2000 2000
Масса, кг, не более
 0,06 0,06 0,06 0,15 0,16 0,3 0,5 0,5
Гарантийная наработка, ч
 40000 40000 40000 25000 25000 55000 10000 10000
Температура окружающей среды
 от минус 60°С до 85°С
Повышенная стойкость к воздействию климатических и механических факторов
Вид приёмки
 "1" "1" и "5" "1" и "5" "1" "1" и "5" "1" и "5"   "1"
Схема электрическая принципиальная
 Посмотреть

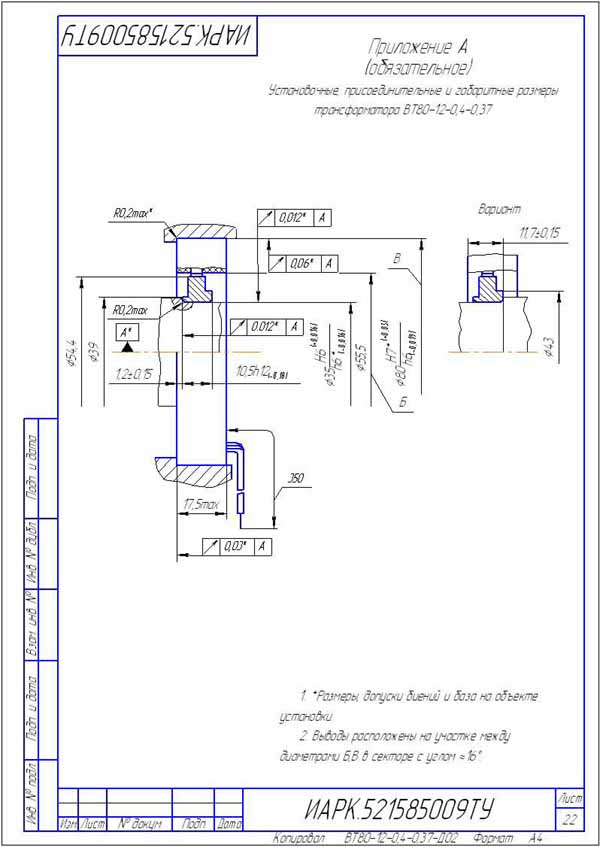

Чертеж
 Посмотреть         Посмотреть


Габаритные размеры

Возможна разработка и изготовление редуткосинов с заданным заказчиком числом пар полюсов и фаз обмоток
